Modułowy agregat chłodzący MCU 230/400 V

Chłodzenie, filtracja i obieg oleju na jednej ramie.

Dobierzemy konfigurację MCU do Twojego układu: pompę, silnik i wymiennik ciepła. Prześlemy rysunek techniczny i wycenę.

Chłodzenie powietrzem lub wodą
Pompa gerotorowa 2. generacji
Ciśnienie do 10 bar

Zobacz zestawienia w sklepie ↓

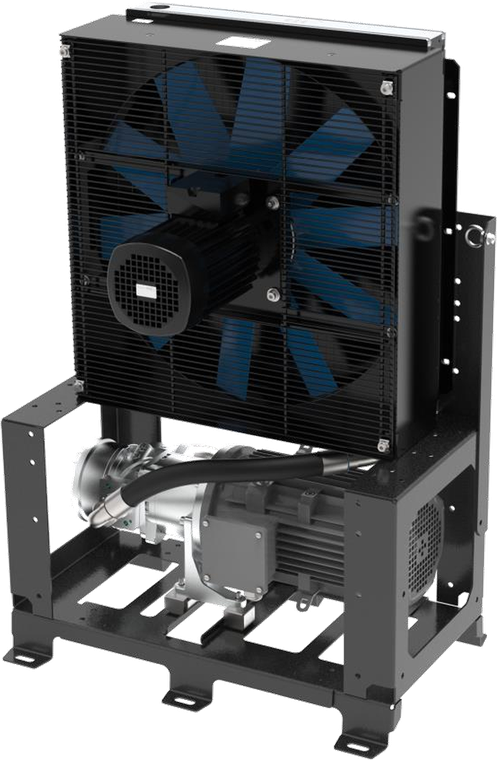

Modułowy agregat chłodzący MCU z chłodnicą TT Rail, ASA Hydraulik

Dobór agregatu chłodzącego MCU

Wypełnij formularz: w odpowiedzi prześlemy rysunek techniczny i wycenę.

3 wersje chłodzenia
Powietrze, wymiennik płytowy lub płaszczowo-rurowy na tej samej ramie.

Modele 3D do projektowania
Pomagamy w rozwiązaniu indywidualnych zadań technicznych.

Moduły standardowe
Krótkie terminy i łatwy dostęp do części zamiennych.

Modułowy agregat chłodzący MCU

MCU to kompaktowy agregat do chłodzenia oleju w obiegu bocznym (offline). Łączy wydajną pompę i wymiennik ciepła na regulowanej ramie stalowej. Sprawdza się w układach smarowania, chłodzenia i filtracji.

Agregat pracuje z pompą gerotorową 2. generacji w 5 wielkościach wydatku, połączoną z dobranym silnikiem AC. Do wyboru chłodnica olej/powietrze albo jeden z dwóch wymienników wodnych: lutowany płytowy lub płaszczowo-rurowy.

Pomożemy wybrać konfigurację, która najlepiej pasuje do Twojej maszyny.

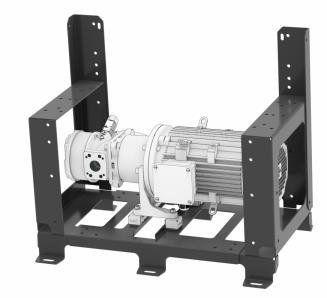

Rama agregatu MCU z pompą gerotorową i silnikiem AC

Trzy wersje chłodzenia

Olej / powietrze

MCU TT Rail

Chłodnica: TT 25, TT 36
Wydajność właściwa chłodzenia: 0,67 - 0,77 kW/°C
Masa: 88 - 97 kg
Czynnik: powietrze otoczenia

Wymiary i dane ↓Przejdź do sklepu

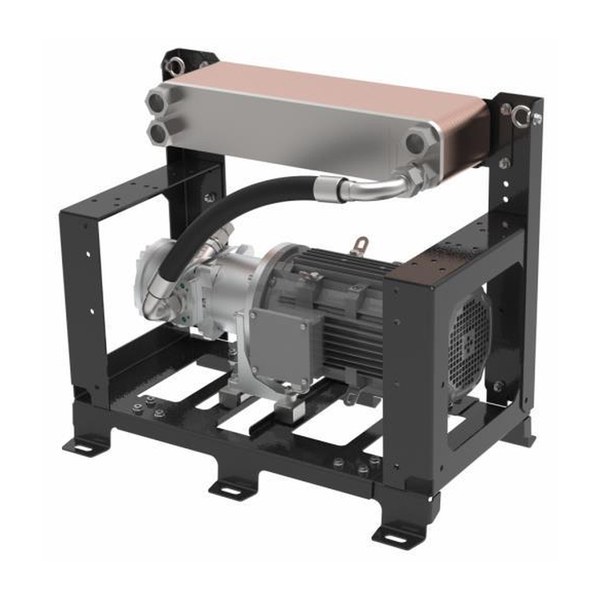

Agregat MCU z lutowanym płytowym wymiennikiem ciepła PL

Olej / woda, płytowy

MCU PL

Wymiennik: PL 45, 53, 65, 70
Wydajność właściwa chłodzenia: 1,14 - 1,43 kW/°C
Masa: 60 - 83 kg
Czynnik: woda, woda z glikolem

Wymiary i dane ↓Przejdź do sklepu

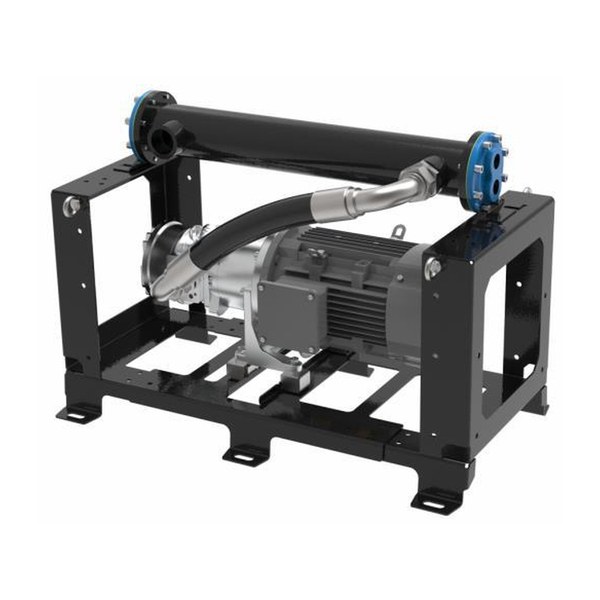

Agregat MCU z płaszczowo-rurowym wymiennikiem ciepła ST

Olej / woda, płaszczowo-rurowy

MCU ST

Wymiennik: ST 03, ST 05
Wydajność właściwa chłodzenia: 1,02 - 1,45 kW/°C
Masa: 65 - 70 kg
Czynnik: woda, glikol, woda morska

Wymiary i dane ↓Przejdź do sklepu

We wszystkich wersjach z katalogu: pompa 80 cm³/obr, przepływ oleju 102 l/min, silnik 2,2 kW, 1435 obr/min, 230/400 V 50 Hz.

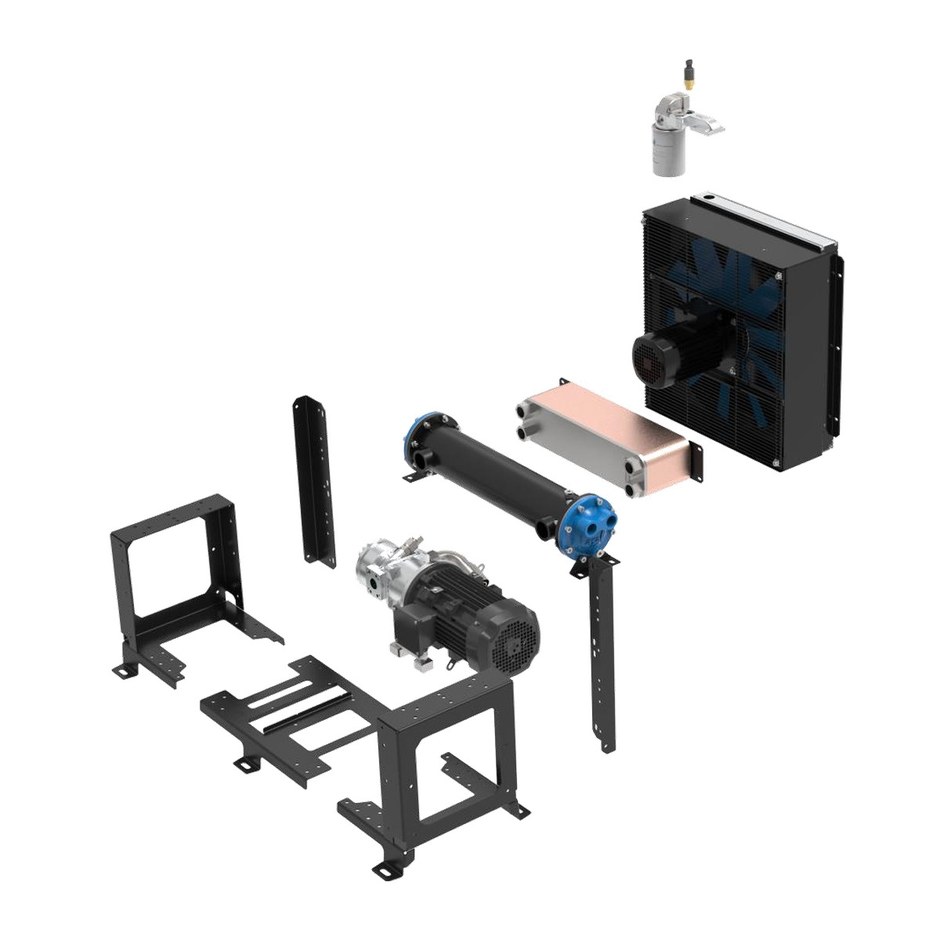

Budowa modułowa

Pompa

20 cm³32 cm³40 cm³60 cm³80 cm³

Silnik AC

1,10 kW1,50 kW2,20 kW3,00 kW4,00 kW

Chłodnica

Olej/powietrze

ASATT25RA…ASATT36RA…

Płytowa

ILWPL45…EPILWPL53…EPILWPL65…EPILWPL70…EP

Płaszczowo-rurowa

ILWST…0324…ILWST…0518…ILWST…0524…

Filtr

Montaż filtra w układzie chłodnica/pompa.

Przyłącze

Oprócz standardowego SAE 1¼" na wyjściu pompy: łącznik asa rail ILLZATT53G25 (BSP 1") lub ILLZATT53G32 (BSP 1¼"). Obracany w 4 kierunkach, z dodatkowym portem BSP ½" do pomiarów.

Rama

Standardowe elementy regulowanej ramy, stal malowana proszkowo. 6 otworów montażowych 14,5 x 35 mm.

Kod zamówienia

ILW

KategoriaILL olej/powietrze, ILW olej/woda

SeriaTT rail, PL płytowy, ST płaszczowo-rurowy

Modułmotopompa

WielkośćTT 25/36, PL 45/53/65/70, ST 03/05

_ _ _ _ _

Wykonanienumer rysunku konfiguracji

Dane techniczne

wszystkie wersje MCU

Wspólne parametry agregatów. Ostateczne dane potwierdzamy dla wybranej konfiguracji.

Napięcie silników: 230/400 V, 50 Hz, trójfazowe
Maks. ciśnienie na wyjściu pompy: 10 bar
Zakres temperatur oleju: od -20 do +80°C
Rama: stal malowana proszkowo

Olej: oleje mineralne wg DIN 51524
Strona wodna PL: woda, woda z glikolem
Strona wodna ST: woda, woda z glikolem, woda morska
Wejście oleju: G 1¼, SAE 1½" (3000 psi)

Zalety:
- Kompletny system do szybkiego montażu
- Kompaktowa budowa oszczędza miejsce
- Wytrzymała konstrukcja do pracy w przemyśle
- Niska pulsacja, opcjonalny filtr
- Krótkie terminy dzięki modułom standardowym

MCU TT Rail: olej/powietrze

chłodzenie powietrzem

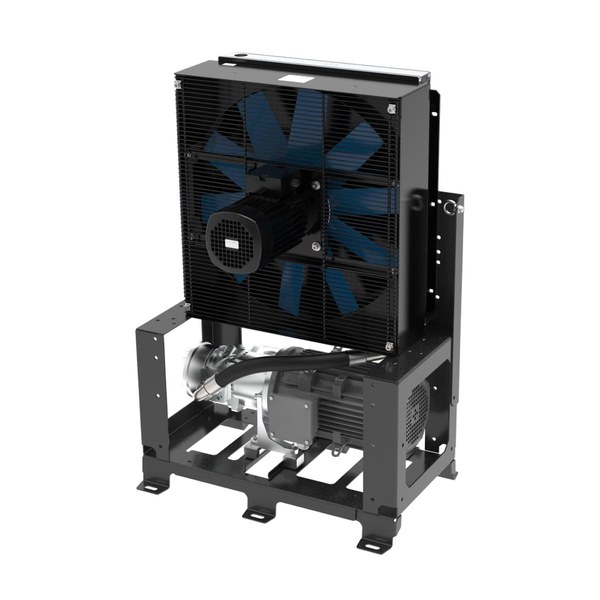

Standardowa chłodnica oleju TT Rail połączona ze standardową motopompą. Chłodzenie powietrzem otoczenia to najtańszy sposób utrzymania oleju w optymalnym zakresie temperatur. Wentylator i pompa mają osobne silniki trójfazowe.

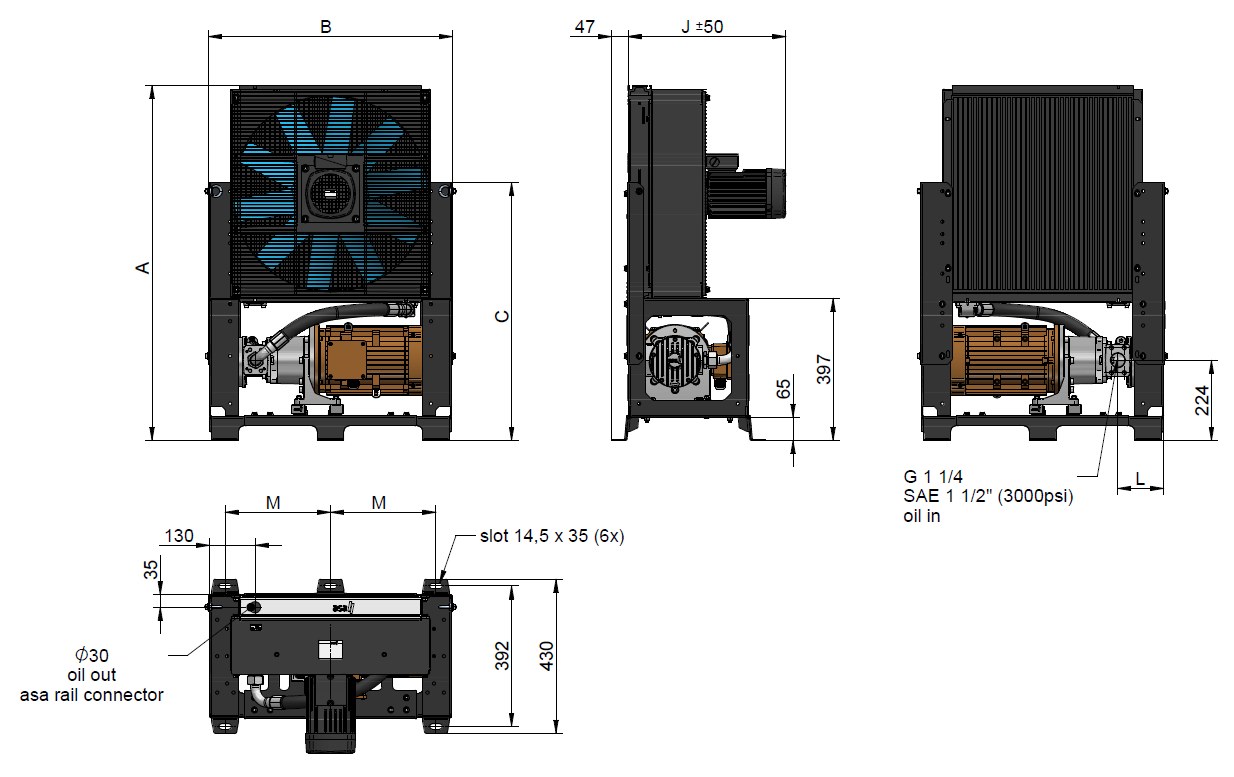

Rysunek wymiarowy agregatu MCU TT Rail — Wymiary A, B, C, J, L, M w tabeli poniżej

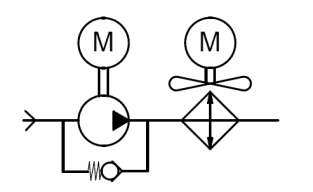

Schemat hydrauliczny MCU TT Rail — Schemat: pompa z zaworem, chłodnica z wentylatorem

Wymiary

Kod	Opis	A	B	C	J	L	M	Masa
		mm	mm	mm	mm	mm	mm	kg
ILLTTMP25…	MCU TT25 rail G2 80 cm³ AC	992	682	720	442	131	295	88
ILLTTMP36…	MCU TT36 rail G2 80 cm³ AC	996	858	720	466	220	383	97

Dane techniczne

Kod	Wentylator chłodnicy				Motopompa					Wydajność właściwa chłodzenia
	moc, kW	prąd, A	obr/min	powietrze, kg/s	moc, kW	prąd, A	obr/min	przepływ, l/min	cm³/obr	kW/°C
ILLTTMP25…	0,75	1,7	1445	2,00	2,2	4,52	1435	102	80	0,67
ILLTTMP36…	0,75	1,7	1450	2,00	2,2	4,52	1435	102	80	0,77

MCU PL: wymiennik płytowy

chłodzenie wodą

Lutowany płytowy wymiennik ciepła asa E z płyt ze stali kwasoodpornej. Olej i woda płyną naprzemiennymi kanałami, dzięki czemu wymiana ciepła jest maksymalna. Połączenie z motopompą oszczędza miejsce i masę.

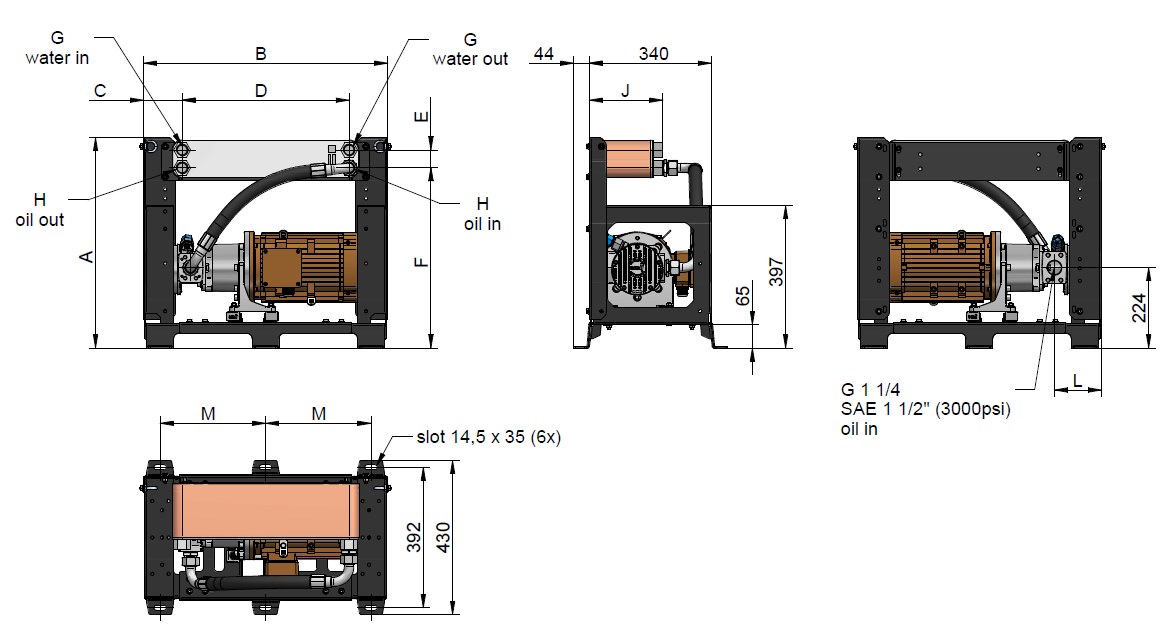

Rysunek wymiarowy agregatu MCU PL — Wymiary A - M w tabeli poniżej

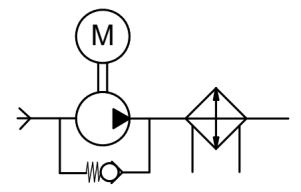

Schemat hydrauliczny MCU PL — Schemat: pompa z zaworem, wymiennik olej/woda

Wymiary

Kod	Opis	A	B	C	D	E	F	G	H	J	L	M	Masa
		mm	mm	mm	mm	mm	mm	BSPP	BSPP	mm	mm	mm	kg
ILWPLMP45…	MCU PL45 G2 80 cm³ AC	587	682	108	466	50	496	G 1"	G 1"	206	131	294	60
ILWPLMP53…	MCU PL53 G2 80 cm³ AC	587	682	119	444	64	489	G 1"	G 1"	156	131	294	63
ILWPLMP65…	MCU PL65 G2 80 cm³ AC	595	771	126	519	92	456	G 1½"	G 1½"	135	176	339	76
ILWPLMP70…	MCU PL70 G2 80 cm³ AC	720	682	113	456	174	493	G 1½"	G 1½"	110	131	294	83

Dane techniczne

Kod	Motopompa					Wydajność właściwa chłodzenia
	moc, kW	prąd, A	obr/min	przepływ, l/min	cm³/obr	kW/°C
ILWPLMP45…	2,2	4,52	1435	102	80	1,43
ILWPLMP53…						1,14
ILWPLMP65…						1,42
ILWPLMP70…						1,21

MCU ST: wymiennik płaszczowo-rurowy

chłodzenie wodą, także morską

Modułowa seria wymienników płaszczowo-rurowych ST mniej zależy od jakości wody i łatwo się ją serwisuje. Może pracować z wodą procesową, co ogranicza ryzyko zapchania. Dostępne wersje z jednym lub kilkoma przepływami, także z rurami ożebrowanymi.

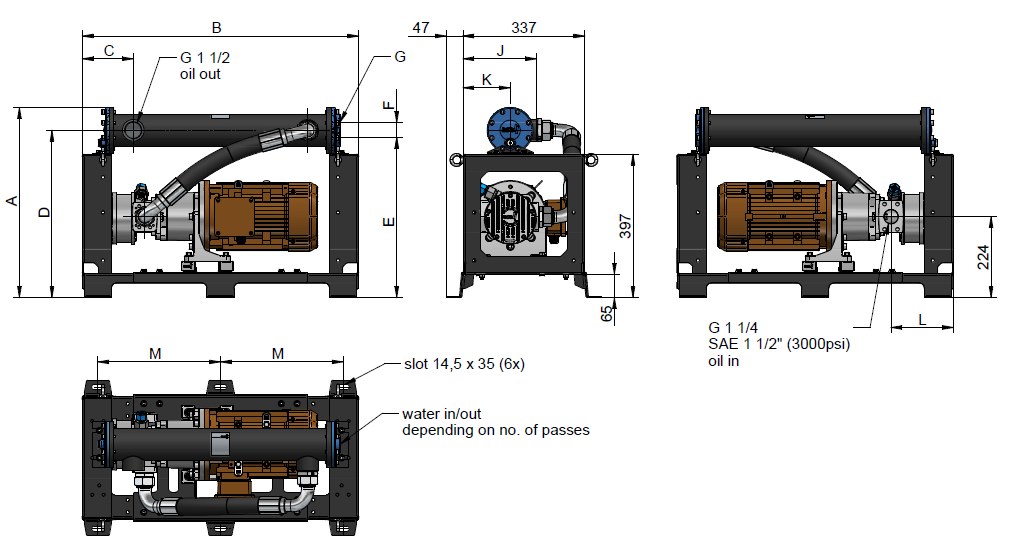

Rysunek wymiarowy agregatu MCU ST — Wlot i wylot wody zależą od liczby przepływów

Schemat hydrauliczny MCU ST — Schemat: pompa z zaworem, wymiennik olej/woda

Wymiary

Kod	Opis	A	B	C	D	E	F	G	J	K	L	M	Masa
		mm	mm	mm	mm	mm	mm	BSPP	mm	mm	mm	mm	kg
ILWSTMP03…	MCU ST03 G2 80 cm³ AC	527	765	141	463	442	41	¾"	204	130	173	339	65
ILWSTMP05…	MCU ST05 G2 80 cm³ AC	581	765	152	499	468	61	1"	205	118	173	339	70

Dane techniczne

Kod	Motopompa					Wydajność właściwa chłodzenia
	moc, kW	prąd, A	obr/min	przepływ, l/min	cm³/obr	kW/°C
ILWSTMP03…	2,2	4,52	1435	102	80	1,02 - 1,45*
ILWSTMP05…	2,2	4,52	1435	102	80	1,02 - 1,45*

* Wartość dla wersji 2- i 4-przepływowych, średnica rur 5 mm. Dobór według karty katalogowej wymienników płaszczowo-rurowych.

Zastosowanie

Agregat MCU jest przeznaczony do niskociśnieniowych układów chłodzenia offline, filtracji i smarowania z olejem hydraulicznym, przekładniowym, silnikowym i smarnym w zastosowaniach przemysłowych.
