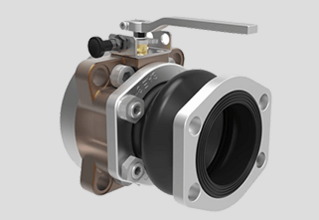

ZESTAW ZAWORU KOŁNIERZOWEGO Z KOMPENSATOREM
ASA HYDRAULIK

Zakres ciśnienia roboczego: 0,2 – 1,5 bar
Zakres temperatur: -20°C do +80°C

Zalety:

wytrzymałość
bezpieczeństwo
precyzja
możliwość montażu czujnika - mechanicznego, indukcyjnego
opcje wykonania: żeliwo, aluminium

+48 573 568 955

Systemy chłodzenia cieczy i komponenty, chłodnice oleju

Dostawy w całej Polsce

info@biplate.eu

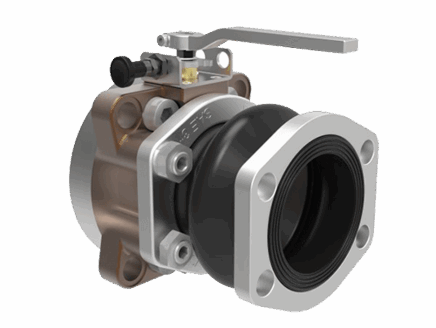

ZESTAW ZAWORU KOŁNIERZOWEGO Z KOMPENSATOREM

Linia ssąca ASA to kompaktowa jednostka w układzie hydraulicznym. Kołnierz motylkowy ASA z przyłączami SAE jest kompatybilny z elementem elastycznym (dylatator gumowy), zapewnia kompensację i łatwość podłączenia do króćca pompy. Urządzenie ssące ASA przykręcane jest do kołnierza przyłączeniowego ASA, który jest przyspawany do zbiornika. Jednostka ssąca ASA to korzystny zakup ze względu na niski koszt instalacji i niewielkie rozmiary. Aby dokonać regulacji, na standardowym urządzeniu można zainstalować przełącznik (mechaniczny lub indukcyjny).

Zakres ciśnienia roboczego: 0,2 – 1,5 bar
Zakres temperatur: -20°C do +80°C

Zalety:

wytrzymałość
bezpieczeństwo
precyzja
możliwość montażu czujnika: mechanicznego, indukcyjnego
opcje wykonania: żeliwo, aluminium

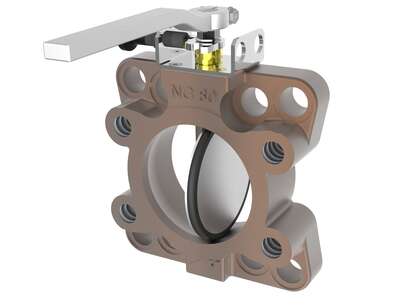

ZAWÓR KOŁNIERZOWY - WERSJA ŻELIWNA

Kołnierz motylkowy ASA z przyłączami SAE i DIN jest kompatybilny z elementem elastycznym (dylatator gumowy), zapewnia kompensację i łatwość podłączenia do króćca pompy. Za pomocą nowego mechanizmu można zmieniać położenie dźwigni. Kierunek pokrętła (zgodnie z ruchem wskazówek zegara lub przeciwnie do ruchu wskazówek zegara) zmienia się poprzez obrócenie wspornika wyłącznika. Kołnierz łączący można przyspawać wyłącznie przed montażem (po demontażu) kołnierza motylkowego.

Zakresy operacyjne
Maks. ciśnienie robocze: 7 bar (absolutne)
Maks. różnica ciśnień: 6 bar
Zakres temperatur: -20°C do +80°C
Materiały
Korpus: GGG 40, żeliwo
Dźwignia: stal
Zawór talerzowy: aluminium
Uszczelnienie: kauczuk nitrylowo-butadienowy
Dodatkowe funkcje
Wyłącznik krańcowy: mechaniczny lub indukcyjny

Фланцевая задвижка - чугунное исполнение

ZAWÓR KOŁNIERZOWY - WERSJA ALUMINIOWA

Kołnierz motylkowy ASA z przyłączami SAE i DIN jest kompatybilny z elementem elastycznym (dylatator gumowy), zapewnia kompensację i łatwość podłączenia do króćca pompy. Za pomocą nowego mechanizmu można zmieniać położenie dźwigni. Zmiana kierunku uchwytu (zgodnie z ruchem wskazówek zegara lub przeciwnie do ruchu wskazówek zegara) następuje poprzez obrót wspornika wyłącznika. Kołnierz łączący można przyspawać dopiero przed montażem (po demontażu) kołnierza motylkowego.

Kołnierz motylkowy ASA z przyłączami SAE i DIN jest kompatybilny z elementem elastycznym (dylatator gumowy), zapewnia kompensację i łatwość podłączenia do króćca pompy. Za pomocą nowego mechanizmu można zmieniać położenie dźwigni. Kierunek pokrętła (zgodnie z ruchem wskazówek zegara lub przeciwnie do ruchu wskazówek zegara) zmienia się poprzez obrócenie wspornika wyłącznika. Kołnierz łączący można przyspawać wyłącznie przed montażem (po demontażu) kołnierza motylkowego.

Фланцевая задвижка - в алюминиевом исполнении

Zakresy operacyjne
Maks. ciśnienie robocze: 7 barów
Maks. różnica ciśnień: 6 barów
Zakres temperatur: -20°C do +80°C

Materiały
Obudowa: Aluminiowa
Dźwignia: Stal
Zawór talerzowy: Aluminium
Uszczelka: Kauczuk nitrylowo-butadienowy

Dodatkowe funkcje
Wyłącznik krańcowy: mechaniczny lub indukcyjny

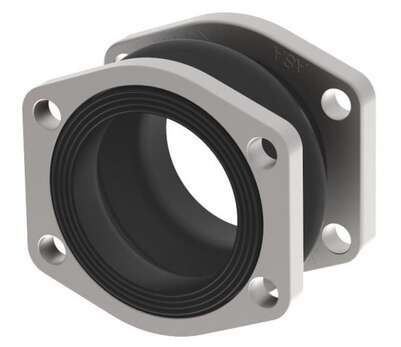

KOMPENSATOR

Kompensator gumowy jest elastycznym elementem łączącym z kołnierzami obrotowymi zgodnym z normą SAE. Kompensator to urządzenie, które pozwala tłumić drgania, hałas oraz kompensować przemieszczenia, zarówno w kierunku wzdłużnym, jak i poprzecznym.

Projekt
Gładka powierzchnia kompensatora gumowego jest wulkanizowana z warstwą tkaniny (wewnątrz i na zewnątrz) części gumowej. Warstwa zewnętrzna jest odporna na warunki atmosferyczne i chroni warstwę tkaniny przed starzeniem, zużyciem i korozją. Wewnętrzna warstwa części gumowej wykonana jest z kauczuku butadienowo-nitrylowego (BUNA-N). Ponieważ kompensatory posiadają kołnierze zaciskowe po obu stronach, nie są wymagane żadne dodatkowe elementy uszczelniające.

Zakresy operacyjne
Wewnątrz: NBR/CR
Poza: CR
Kołnierz: Stal
Maksymalne ciśnienie robocze: 0,2 do 1,5 bar.
