Modułowy agregat chłodzący MCU z wymiennikiem płaszczowo-rurowym ST 03, pompa 80 cm³, 2,2 kW, 230/400 V AC, ASA Hydraulik, ILWSTMP0308022
Modułowy agregat chłodzący MCU z wymiennikiem płaszczowo-rurowym ST 03, pompa 80 cm³, 2,2 kW, 230/400 V AC, ASA Hydraulik, ILWSTMP0308022
Maks. przepływ oleju102 l/min
Wydajność chłodzenia1,02 - 1,45 kW/°C
Zasilanie230/400 V AC
PrzyłączeG 1 1/4, SAE 1 1/2"
Maks. ciśnienie10 bar

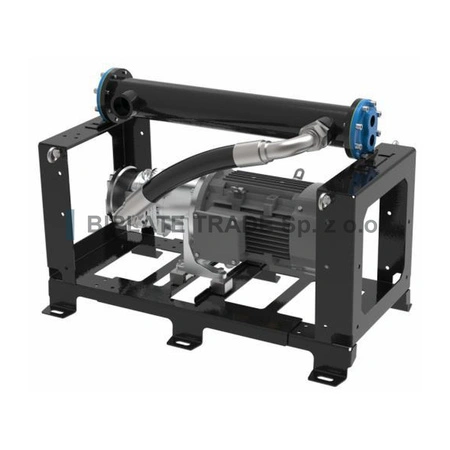

- Agregat chłodzący offline ASA MCU (olej/woda): płaszczowo-rurowy wymiennik ciepła HM-Line 03-24, 2 przebiegi i pompa gerotorowa GERO 2 80 cm³ z silnikiem 2,2 kW na ramie stalowej. 102 l/min, 1,02 - 1,45 kW/°C, masa 65 kg.
Produkty subskrypcyjne w twoim koszyku
Ustaw jedną częstotliwość dostaw dla wszystkich produktów subskrypcyjnych z twojego koszyka co:
Produkty subskrypcyjne w twoim koszyku
W skład zestawienia wchodzą:
- płaszczowo-rurowy wymiennik ciepła HM-Line 03-24, 2 przebiegi
- pompa gerotorowa GERO 2 z silnikiem HYH0802204NBP99: 80 cm³, 2,2 kW, 4-biegunowy
- regulowana rama ze stali malowanej proszkowo, 6 otworów montażowych 14,5 x 35 mm
Dane z katalogu producenta dla tego zestawienia: przepływ oleju 102 l/min, wydajność właściwa chłodzenia 1,02 - 1,45 kW/°C, masa 65 kg, wymiary 527 x 765 x 141 mm (A x B x C).
Kod ILWSTMP0308022 zbudowano wg reguły kodu zamówienia ASA: ILWSTMP + rozmiar 03 + konfiguracja 08022 (pojemność pompy 08 = 80 cm³, moc silnika 022 = 2,2 kW, jak w kodzie pompy GERO 2). W katalogu ASA ostatnie 5 znaków to numer rysunku zestawienia: pełny kod, cenę i termin potwierdzamy w ofercie.

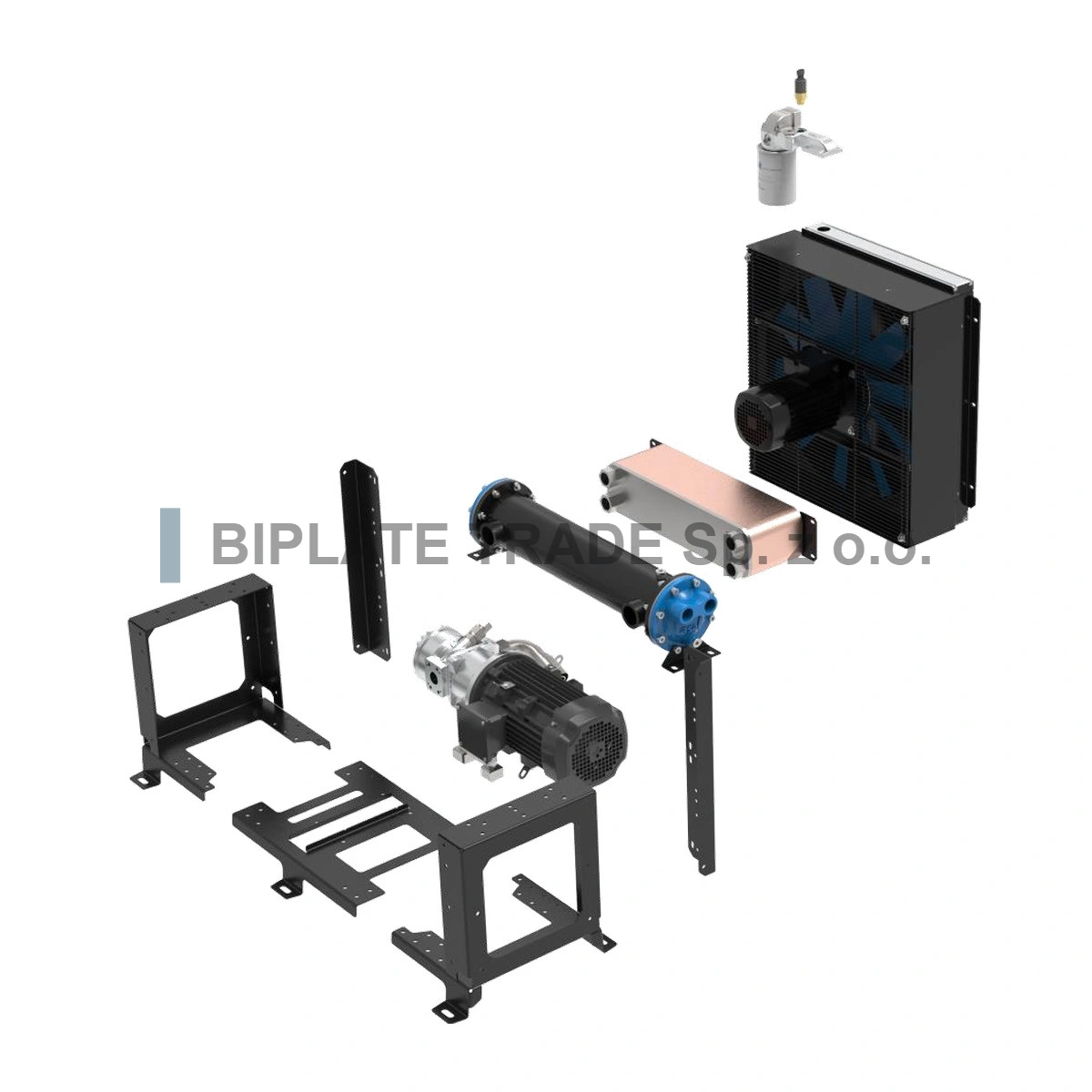

Inna pompa (20-80 cm³), silnik (1,1-4,0 kW), filtr lub łącznik asa rail: dobierzemy. Wszystkie wersje i rysunki: modułowy agregat chłodzący MCU.
Dane techniczne
Marka
Symbol
ILWSTMP0308022
Seria
Napięcie zasilania
230/400 V AC
Rodzaj chłodzenia
olej/woda
Maks. przepływ oleju
102 l/min
Typorozmiar
ST 03
Pojemność pompy
80 cm³
Moc silnika
2,20 kW
Typ pompy
gerotorowa
Wydajność właściwa chłodzenia
1,02 - 1,45 kW/°C
Masa
65 kg
Wymiary (A x B x L)
527 x 765 x 141 mm (A x B x C)
Przyłącze
G 1 1/4, SAE 1 1/2" (wlot oleju)
Przyłącze wody
G 3/4" BSPP
Ciśnienie robocze
maks. 10 bar
Zakres temperatury oleju
od -20 °C do +80 °C
Materiał
rama ze stali malowanej proszkowo
- Agregat chłodzący offline ASA MCU (olej/woda): płaszczowo-rurowy wymiennik ciepła HM-Line 03-24, 2 przebiegi i pompa gerotorowa GERO 2 80 cm³ z silnikiem 2,2 kW na ramie stalowej. 102 l/min, 1,02 - 1,45 kW/°C, masa 65 kg.

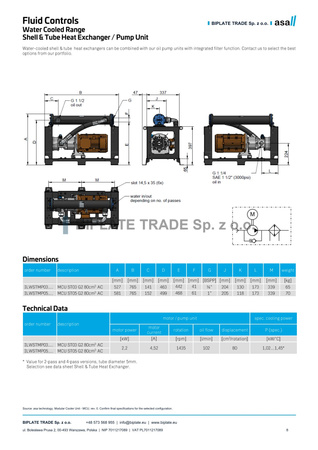

Wymiary i przyłącza
Nie wiesz, który rozmiar wybrać?Podaj przepływ oleju i moc cieplną do odprowadzenia, a pomożemy dobrać chłodnicę.
