Modułowy system chłodzenia oleju H-Cube 17 l, chłodnica TT 16, napęd hydrauliczny, blok cysterny 210 bar, odpowiednik GD MH5 Hydrapak, ASA Hydraulik, AHBT2H17210HP
Modułowy system chłodzenia oleju H-Cube 17 l, chłodnica TT 16, napęd hydrauliczny, blok cysterny 210 bar, odpowiednik GD MH5 Hydrapak, ASA Hydraulik, AHBT2H17210HP
Modułowy system chłodzenia oleju H-Cube 17 l, chłodnica TT 16, napęd hydrauliczny, blok cysterny 210 bar, odpowiednik GD MH5 Hydrapak, ASA Hydraulik, AHBT2H17210HP
Modułowy system chłodzenia oleju H-Cube 17 l, chłodnica TT 16, napęd hydrauliczny, blok cysterny 210 bar, odpowiednik GD MH5 Hydrapak, ASA Hydraulik, AHBT2H17210HP
Modułowy system chłodzenia oleju H-Cube 17 l, chłodnica TT 16, napęd hydrauliczny, blok cysterny 210 bar, odpowiednik GD MH5 Hydrapak, ASA Hydraulik, AHBT2H17210HP
Modułowy system chłodzenia oleju H-Cube 17 l, chłodnica TT 16, napęd hydrauliczny, blok cysterny 210 bar, odpowiednik GD MH5 Hydrapak, ASA Hydraulik, AHBT2H17210HP
Modułowy system chłodzenia oleju H-Cube 17 l, chłodnica TT 16, napęd hydrauliczny, blok cysterny 210 bar, odpowiednik GD MH5 Hydrapak, ASA Hydraulik, AHBT2H17210HP
Modułowy system chłodzenia oleju H-Cube 17 l, chłodnica TT 16, napęd hydrauliczny, blok cysterny 210 bar, odpowiednik GD MH5 Hydrapak, ASA Hydraulik, AHBT2H17210HP
Modułowy system chłodzenia oleju H-Cube 17 l, chłodnica TT 16, napęd hydrauliczny, blok cysterny 210 bar, odpowiednik GD MH5 Hydrapak, ASA Hydraulik, AHBT2H17210HP
Modułowy system chłodzenia oleju H-Cube 17 l, chłodnica TT 16, napęd hydrauliczny, blok cysterny 210 bar, odpowiednik GD MH5 Hydrapak, ASA Hydraulik, AHBT2H17210HP

Modułowy system chłodzenia oleju H-Cube 17 l, chłodnica TT 16, napęd hydrauliczny, blok cysterny 210 bar, odpowiednik GD MH5 Hydrapak, ASA Hydraulik, AHBT2H17210HP

+ Dodaj do porównaniaDodaj do listy zakupowej
PrzyłączeG 1 1/4

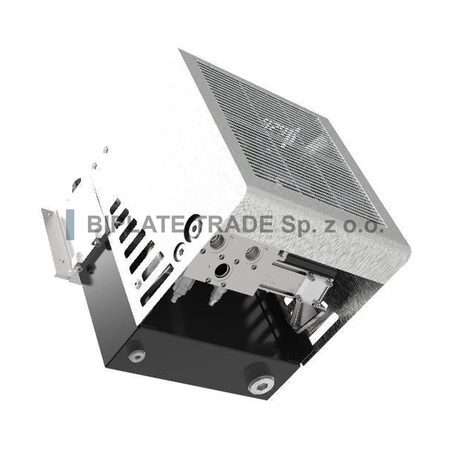

  • ASA H-Cube: zbiornik oleju 17 l, blok integracyjny z filtrem (filtr powrotny 10 µm), chłodnica TT 16 rail (bypass 2 bar) i wentylator, silnik hydrauliczny 3 cm³, blok do cystern 210 bar, obudowa nierdzewna, wskaźnik zabrudzenia optyczny.
Zapytaj o wycenę
Rozmiar
one size

Cena na zapytanieCena na zapytanie

Najniższa cena produktu w okresie 30 dni przed wprowadzeniem obniżki: / szt.
Cena regularna: / szt.
Możesz kupić za pkt.
z
Powiadom o dostępności
Produkt niedostępny
Skontaktuj się z obsługą sklepu, aby oszacować czas przygotowania tego produktu do wysyłki.
Produkt niedostępny
Wysyłka
Darmowa i szybka dostawa
14 dni na łatwy zwrot
Ten produkt nie jest dostępny w sklepie stacjonarnym
Bezpieczne zakupy
Po zakupie otrzymasz pkt.
Dostępność: Produkt na zamówienieWyślij zapytanie, a przygotujemy indywidualną wycenę.
Zapytaj o wycenę+48 573 568 955pn.–pt.
9:00–18:00
Wszystkie parametryInne rozmiary serii

Kod AHBT2H17210HP. Konfiguracja (katalog ASA H-Cube, strona 3):

  • seria ASA H-Cube
  • zbiornik 17 l (wersja EU, kołnierz ramy 150 x 450 mm, przyłącze ssawne BSP)
  • filtr powrotny 10 µm (maks. 180 l/min), bez filtra ssawnego
  • chłodnica TT 16 rail z bypassem 2 bar (30 psi)
  • silnik hydrauliczny 3 cm³
  • blok zaworowy do cystern 210 bar (3040 psi) i obudowa ze stali nierdzewnej
  • optyczny wskaźnik zabrudzenia filtra
  • wykonanie standardowe

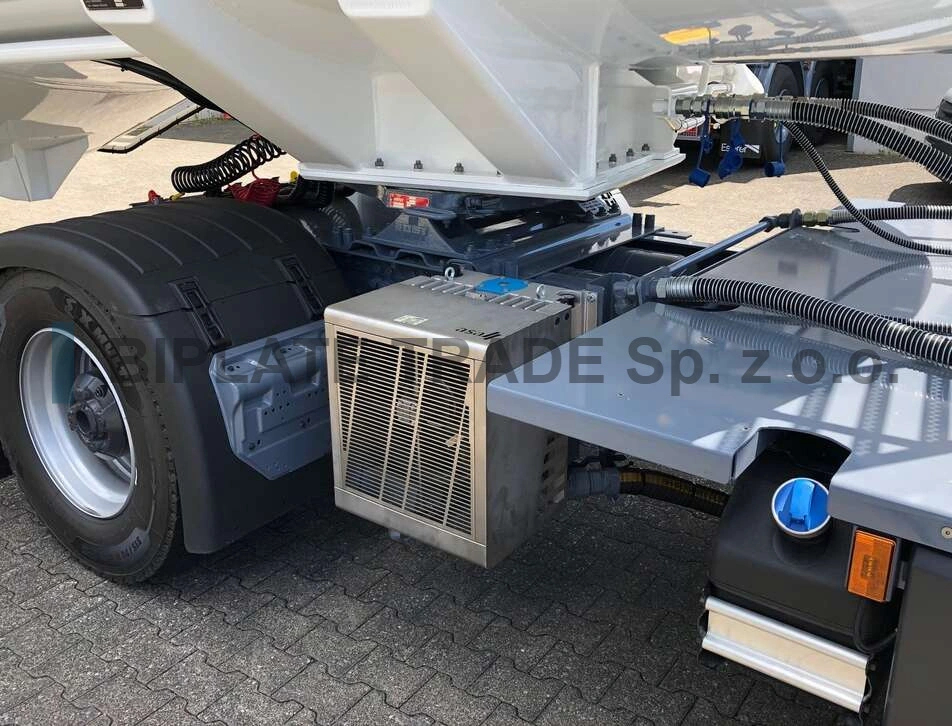

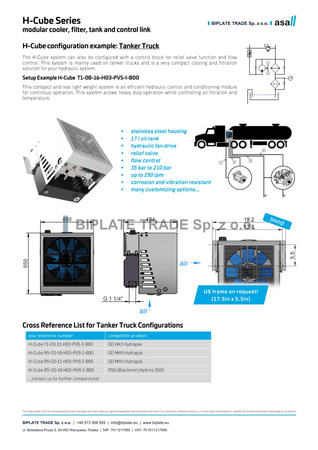

To przykład z katalogu ASA: cysterna (Tanker Truck), kompaktowy moduł sterowania, chłodzenia i filtracji układu hydraulicznego, 35-210 bar, do 250 l/min. Wymiary przykładowego wykonania: 480 x 484 x 550 mm.

Wysokość modułu H = 435 mm, przyłącze G 1 1/4. Filtr wymienia się bez spuszczania oleju. Masa na sucho 27-53 kg zależnie od konfiguracji.

Moc chłodzenia zależy od rozmiaru chłodnicy i przepływu oleju: wartości właściwe podaje wykres w katalogu (zdjęcie w galerii). Dobór do Twojego układu potwierdzamy w ofercie.

Według zestawienia ASA odpowiednikiem tej konfiguracji jest GD MH5 Hydrapak.

Wykonanie EU: kołnierz ramy 150 x 450 mm, przyłącze BSP. Inne wykonanie na zamówienie.

Inny zbiornik, filtr, chłodnica lub napęd: skonfigurujemy moduł pod aplikację. Więcej o systemie: modułowy system chłodzenia oleju H-Cube.

Dane techniczne

Marka
ASA Hydraulik
Symbol
AHBT2H17210HP
Seria
H-Cube Hydraulic
Napęd wentylatora
silnik hydrauliczny
Pojemność zbiornika
17 l
Typorozmiar
TT 16
Filtr powrotny
10 µm
Filtr ssawny
brak
Maks. przepływ przez filtr
180 l/min
Wskaźnik zabrudzenia filtra
optyczny
Wyposażenie dodatkowe
blok zaworowy do cystern 210 bar (3040 psi) i obudowa ze stali nierdzewnej
Wysokość (H)
435 mm
Przyłącze
G 1 1/4
Bypass chłodnicy
2 bar
Bypass filtra
1,75 bar
Masa
27-53 kg (zależnie od konfiguracji)
Materiał
chłodnica: aluminium lutowane, zbiornik: stal, blok integracyjny: odlew aluminium
Wymiary (A x B x L)
480 x 484 x 550 mm
Odpowiednik konkurencji
GD MH5 Hydrapak
  • ASA H-Cube: zbiornik oleju 17 l, blok integracyjny z filtrem (filtr powrotny 10 µm), chłodnica TT 16 rail (bypass 2 bar) i wentylator, silnik hydrauliczny 3 cm³, blok do cystern 210 bar, obudowa nierdzewna, wskaźnik zabrudzenia optyczny.

Wymiary i przyłącza

Rysunek wymiarowy
Wymiary w mm, zgodnie z rysunkiem producenta. Otwórz kartę techniczną
