ASA H-Cube
Zbiornik, filtr i chłodnica oleju w jednym module
H-Cube zastępuje osobny zbiornik, filtr, chłodnicę i węże między nimi. Moduł montuje się na ramie pojazdu lub maszyny i od razu chłodzi oraz filtruje olej hydrauliczny. Konfigurację dobieramy do pompy i warunków pracy.
- 12 / 24 V DC lub hydraulikanapęd wentylatora do wyboru
- Zbiornik 17, 23 lub 30 lw komplecie z modułem

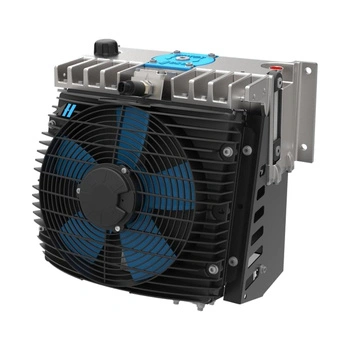

- Chłodnica TT 07, 11, 16, 25aluminium lutowane, by-pass 2 bar
- Przepływ oleju do 250 l/minfiltr powrotny i ssawny
- Wymiana filtra bez spuszczania olejuwskaźnik zabrudzenia filtra

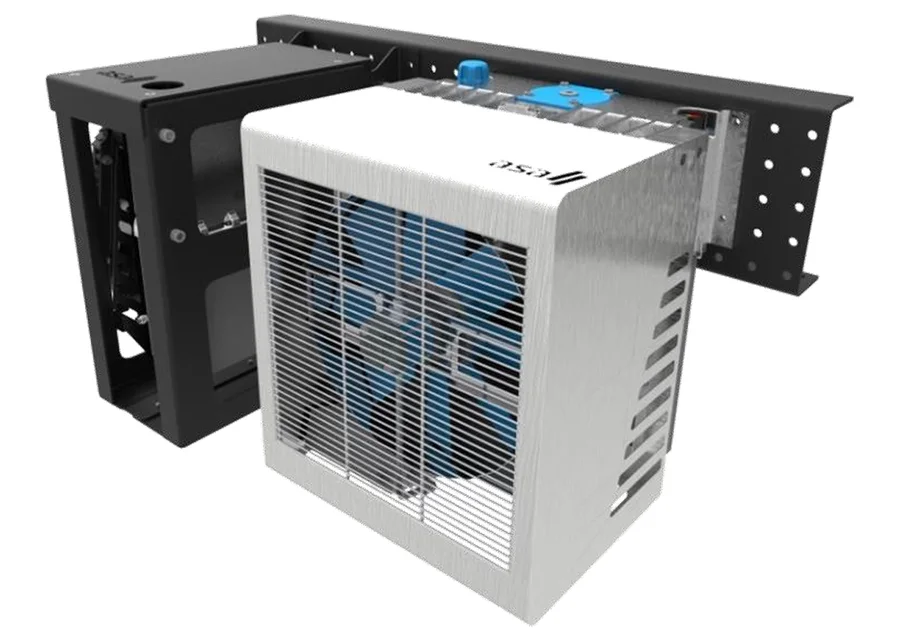

- Masa od 27 do 53 kgkompaktowy moduł na ramę pojazdu
H-Cube w pracy

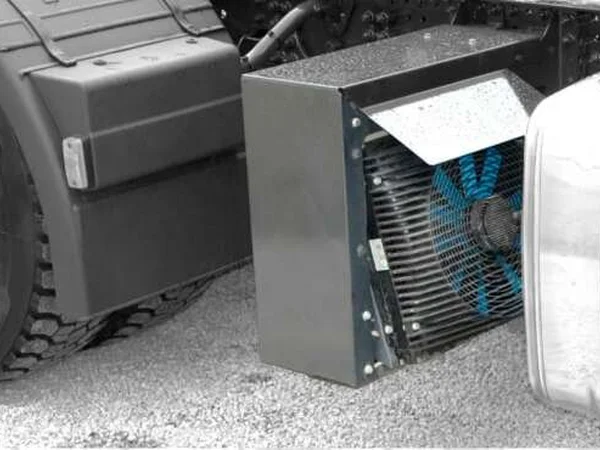

Na ramie ciężarówkizabudowa pod naczepą, osłona wentylatora

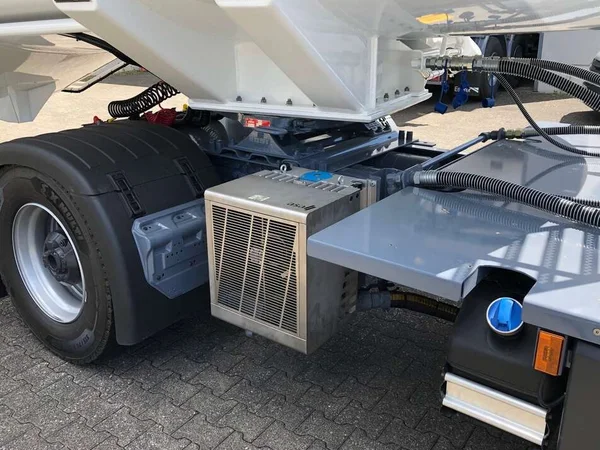

Cysternaobudowa ze stali nierdzewnej

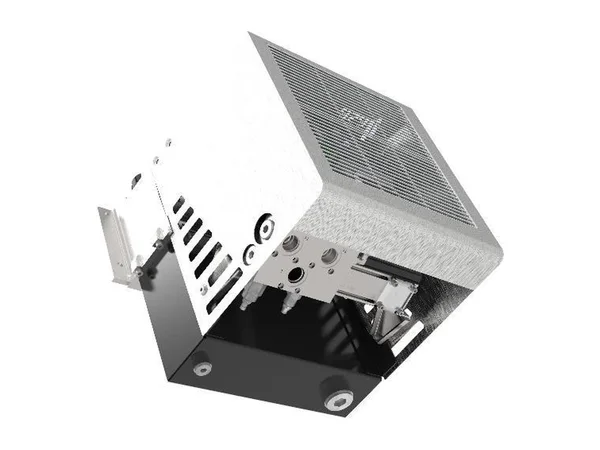

Wersja do cysternblok zaworowy 210 lub 350 bar

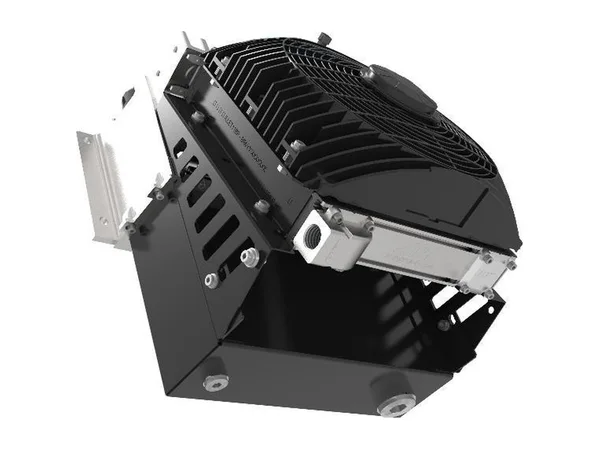

Hydrauliczny napęd kół ciężarówkiwspomaganie jazdy w terenie, wentylator 24 V DC
Dlaczego H-Cube
- Jeden moduł zamiast kilku
- zbiornik, filtr i chłodnica w jednym bloku
- mniej węży i połączeń do uszczelnienia
- niskie opory przepływu
- szybki montaż, uchwyty do podnoszenia
- Napęd 12 V, 24 V lub hydrauliczny
- wentylator DC z ochroną silnika IP68
- regulator obrotów według temperatury oleju
- silnik hydrauliczny bez zasilania elektrycznego
- silnik bezszczotkowy na zamówienie
- Czysty olej
- filtr powrotny 6, 10, 16 lub 25 µm
- filtr ssawny 90 µm
- wskaźnik zabrudzenia: optyczny lub elektryczny
- wymiana wkładu bez spuszczania oleju
- Do trudnych warunków
- wysoka odporność na korozję i wibracje
- obudowa ze stali nierdzewnej (TT 07, 11, 16)
- łatwe czyszczenie falistego żebrowania
- do pracy ciągłej w pojazdach i maszynach
- Zabezpieczenia w standardzie
- wewnętrzny zawór by-pass 2 bar
- wskaźnik poziomu oleju
- przyłącze termostatu
- różne temperatury przełączania
- Do cystern
- blok zaworowy 210 lub 350 bar
- zawór przelewowy i regulacja przepływu
- napęd hydrauliczny wentylatora
- zamiennik GD Hydrapak i PSG Hydrive
Gdzie się sprawdza
- Cysternychłodzenie i filtracja oleju pompy rozładunkowej, wersje z blokiem 210 i 350 bar. H-Cube z napędem hydraulicznym ›
- Napędy pomocnicze ciężarówekkrótka praca przy dużej mocy chłodzenia, wentylator 24 V DC. H-Cube 12 / 24 V DC ›
- Naczepy z ruchomą podłogą i silosykompletny układ zasilania hydrauliki na ramie pojazdu. H-Cube 12 / 24 V DC ›

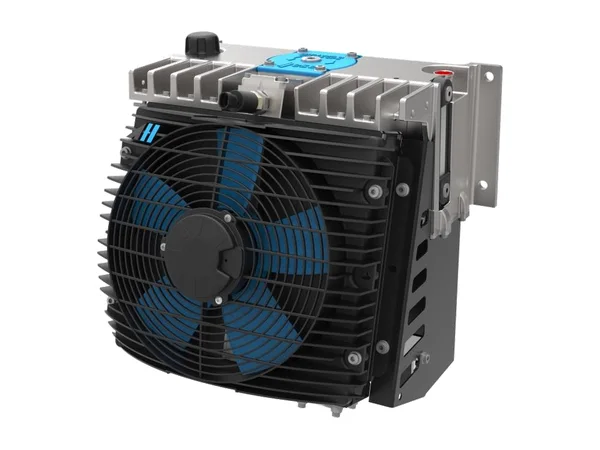

Maszyny i agregatystandardowa konfiguracja sprawdza się także w zastosowaniach przemysłowych. Zapytaj o dobór ›
Porównanie wersji H-Cube
Masa kompletnego modułu od 27 do 53 kg, zależnie od konfiguracji.
| Wersja | Zbiornik oleju | Chłodnica | Filtracja | Napęd wentylatora |
|---|---|---|---|---|
| H-Cube 12 / 24 V DC | 17, 23 lub 30 l | TT 07, TT 11, TT 16, TT 25 | filtr powrotny 6, 10 lub 16 µm, opcjonalnie ssawny 90 µm | wentylator 12 V lub 24 V DC, opcjonalnie regulator temperatury |
| H-Cube z napędem hydraulicznym | 17 lub 23 l | TT 11, TT 16 | filtr powrotny 10 lub 16 µm | silnik hydrauliczny, wersje do cystern z blokiem zaworowym 210 lub 350 bar |
Jak skonfigurować H-Cube
1. Wybierz pojemność zbiornika: 17, 23 lub 30 l, zależnie od wydajności pompy i cyklu pracy.
2. Dobierz rozmiar chłodnicy TT do mocy chłodzenia, jaką trzeba odprowadzić.
3. Ustal filtrację: sam filtr powrotny albo powrotny i ssawny.
4. Wybierz napęd wentylatora: 12 V lub 24 V DC albo silnik hydrauliczny.
H-Cube jako zamiennik
| Kod ASA | Konfiguracja | Odpowiednik |
|---|---|---|

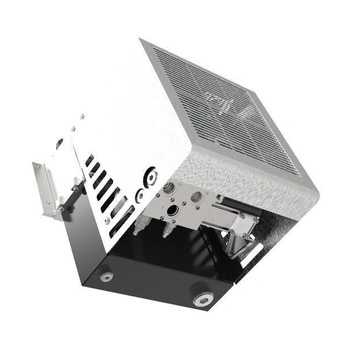

| AHBT1H17210HP | H-Cube 17 l, TT 11, blok cysterny 210 bar | GD HK3 / MH3 Hydrapak |
| AHBT2H17210HP | H-Cube 17 l, TT 16, blok cysterny 210 bar | GD MH5 Hydrapak |
| AHBT2H17350HD | H-Cube 17 l, TT 16, blok cysterny 350 bar | PSG (Blackmer) Hydrive 2020 |
Innego producenta? Prześlij kod lub tabliczkę znamionową, dobierzemy odpowiednik.
Katalog H-Cube i dobór konfiguracji
Wyślemy katalog H-Cube (PDF) i dobierzemy konfigurację do pompy, przepływu i warunków pracy. Konfigurację potwierdzamy w ofercie.
