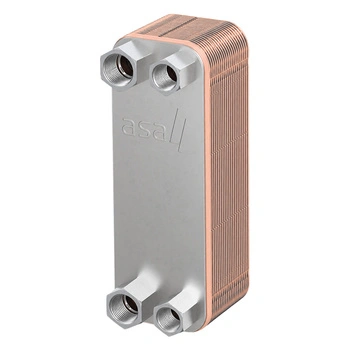

Lutowane płytowe wymienniki ciepła ASA Hydraulik (Austria) serii B-Line to kompaktowe wodne chłodnice oleju hydraulicznego. Pakiet profilowanych płyt ze stali kwasoodpornej 1.4401 jest lutowany miedzią we wszystkich punktach styku, a olej i woda płyną naprzemiennymi kanałami w przeciwprądzie. Wymiennik nie ma uszczelek, pracuje przy ciśnieniu do 30 bar (próbne 45 bar) i temperaturze do +225 °C, a przy tej samej wydajności jest znacznie mniejszy i lżejszy od wymiennika płaszczowo-rurowego. Może pracować w obiegach pompy zasilającej i w liniach powrotnych z wahaniami ciśnienia, nadaje się także do wody, powietrza i gazu.
- 8 typoszeregów: PL 10, 20, 22, 40, 45, 53, 65 i 70, od 14 do 160 płyt.
- Przyłącza gwintowane od G 1/2" do G 1 1/2", masa od 2 do 91 kg.
- Na zamówienie wersja z płytą montażową (oznaczenie BP).
- Zastosowanie: chłodzenie silników, przekładnie, prasy i narzędzia, sprężarki, przemysł naftowy i żegluga, transformatory, agregaty hydrauliczne.
Na karcie każdego modelu są wykresy mocy chłodzenia i spadku ciśnienia oraz rysunek wymiarowy z katalogu ASA.
- 1
- 2
Typoszeregi wymienników płytowych B-Line
Wszystkie modele: ciśnienie robocze do 30 bar (próbne 45 bar), temperatura do +225 °C, stal kwasoodporna 1.4401, lut miedziany.
| Typoszereg | Liczba płyt | Przyłącze | Wymiary A x B | Masa |
|---|---|---|---|---|
| PL 10 | 14 | G 1/2 | 78 x 208 mm | 2 kg |
| PL 20 | 20 | G 3/4 | 78 x 208 mm | 3 kg |
| PL 22 | 30 lub 60 | G 1 (F) / G 3/4 (G) | 106 x 306 mm | 6 lub 9 kg |
| PL 40 | 50 | G 1 | 124 x 304 mm | 9 kg |
| PL 45 | 20 lub 60 | G 1 | 106 x 523 mm | 7 lub 15 kg |
| PL 53 | 20, 40 lub 60 | G 1 | 118 x 525 mm | 9 do 18 kg |
| PL 65 | 30 lub 60 | G 1 1/2 | 181 x 609 mm | 20 lub 31 kg |
| PL 70 | 20, 60, 120 lub 160 | G 1 1/2 | 246 x 528 mm | 18 do 91 kg |
Jak dobrać wymiennik płytowy
1. Ustal moc chłodzenia do odprowadzenia (kW) i przepływ oleju (l/min).
2. Sprawdź dostępny przepływ i temperaturę wody chłodzącej.
3. Wybierz typoszereg i liczbę płyt: więcej płyt to większa powierzchnia wymiany, czyli większa moc chłodzenia i mniejszy spadek ciśnienia przy tym samym przepływie.
4. Dopasuj przyłącza: od G 1/2 do G 1 1/2, na zamówienie wersja z płytą montażową.
Wykresy mocy chłodzenia i spadku ciśnienia są na karcie każdego modelu. Inna budowa, z rurami CuNi: wymienniki płaszczowo-rurowe HM-Line. Skorzystaj z formularza doboru.
