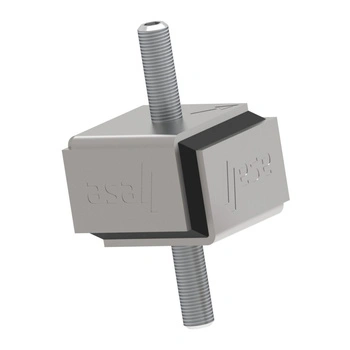

Wibroizolatory ASA MDGQ to elementy gumowo-metalowe, które pochłaniają obciążenia udarowe i drgania, chronią podzespoły i wydłużają ich żywotność. Opatentowana konstrukcja przenosi obciążenia w wielu osiach, w tym szczególnie duże obciążenia ścinające. Strzałki na częściach metalowych pokazują położenie montażu, w którym nośność jest największa.
- Typ A: dwa trzpienie gwintowane, typ B: trzpień i gwint wewnętrzny, typ C: dwa gwinty wewnętrzne; rozmiary 40, 50, 75 i 100 (M8-M16).
- Safe-lock: wibroizolator w mechanicznym zabezpieczeniu przed zerwaniem, do zastosowań o wysokich wymaganiach bezpieczeństwa; rozmiary 40, 50 i 75.
- Obudowa ze stali ocynkowanej, guma naturalna, temperatura pracy od -30 °C do +80 °C; wersje ze stali nierdzewnej jako opcja.
- Przy montażu czterech wibroizolatorów wszystkie strzałki mają wskazywać środek. W przykładzie ASA cztery MDGQ zastępują osiem zwykłych wibroizolatorów walcowych pod urządzeniem o masie ok. 26 kg.
Na karcie każdego modelu jest strona katalogu ASA z rysunkiem i tabelą wymiarów, a przy typie C także tabela nośności.
