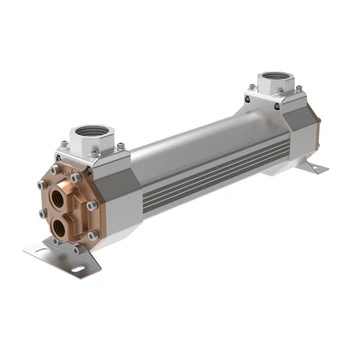

Wymienniki płaszczowo-rurowe ASA HM-Line służą do chłodzenia oleju wodą. W naszym katalogu warianty uporządkowano według średnicy płaszcza, długości rur oraz liczby przebiegów: 1, 2 lub 4. Przy każdej konfiguracji udostępniamy rysunek wymiarowy i dane wydajności z katalogu ASA.
Oznaczenia HM-... są wewnętrznymi identyfikatorami konfiguracji BIPLATE TRADE, a nie pełnymi numerami zamówieniowymi producenta. Standardowe wykonanie katalogowe przewiduje przyłącza BSP i uszczelnienie HNBR; inne przyłącza i szczegóły wykonania ustalamy na zapytanie. Pełny kod ASA, dostępność i cenę potwierdzamy po doborze do warunków pracy.
Aby przygotować ofertę, prosimy podać rodzaj i lepkość oleju, przepływ oleju i wody, temperatury wejściowe, wymaganą moc chłodzenia, dopuszczalny spadek ciśnienia, ciśnienie robocze oraz typ przyłączy. BIPLATE TRADE Sp. z o.o. · +48 573 568 955 · info@biplate.eu · www.biplate.eu
Porównanie wersji HM-Line: 1, 2 i 4 przebiegi
Wszystkie wersje: olej do 20 bar i +120 °C, woda do 10 bar i +100 °C, płaszcz aluminiowy, rury CuNi, pokrywy mosiężne, uszczelnienie HNBR.
| Wersja | Typorozmiary | Przepływ wody (płaszcz 60 / 84 / 121 mm) | Przyłącze wody | Masa |
|---|---|---|---|---|
| 1 przebieg | HM-Line 02/08 do 05/48, 12 konfiguracji | 49 / 91 / 212 l/min | G 3/4 do G 1 1/2 | 4 do 40 kg |
| 2 przebiegi | HM-Line 02/08 do 05/48, 12 konfiguracji | 23 / 45 / 106 l/min | G 3/8 do G 1 | 4 do 40 kg |
| 4 przebiegi | HM-Line 03/08 do 05/48, 9 konfiguracji | 23 / 53 l/min (płaszcz 84 / 121 mm) | G 1/2 lub G 3/4 | 8 do 40 kg |
Ile przebiegów wybrać
- 1 przebieg: gdy wody jest dużo. Największy przepływ wody i najmniejszy spadek ciśnienia po stronie wody.
- 2 przebiegi: rozwiązanie pośrednie, mniej więcej połowa przepływu wody wersji jednoprzebiegowej.
- 4 przebiegi: gdy wody jest mało. Woda przepływa przez pęk rur cztery razy, więc wymiennik pracuje przy około czterokrotnie mniejszym przepływie.
- Średnica płaszcza i długość rur: decydują o powierzchni wymiany, czyli o mocy chłodzenia.
Konfigurację potwierdzamy po doborze do warunków pracy. Skorzystaj z formularza doboru.
